膠球清洗裝置產品說明
膠球清洗裝置通常分為二種類型：一種是用于汽輪機的凝汽器膠球清洗裝置，另一種是用于中央空調的冷凝器自動在線膠球清洗裝置。
凝汽器膠球清洗裝置概述：
凝汽器膠球清洗裝置是汽輪機組在運行當中對凝汽器冷卻管進行有效清洗的設備。 該裝置使用性能的好壞直接影響到汽輪機凝汽器的清洗程度和傳熱效果。該裝置的適用范圍相當廣泛，它不僅適用于汽輪機凝汽器的清洗，同時適用于石油、石化、化工、鋼鐵單位；固定管板式熱交換器的冷卻管的清洗，又進入了中央空調的市場，該裝置在連續工作不降低負荷的情況下，可以隨時投入使用，能始終保持冷卻管的清潔狀態，能延長冷卻管的使用壽命，減輕勞動強度，增加經濟效益。是提高電廠、石油、石化、化工、鋼鐵企業凝汽器及熱交換器安全經濟運行不可缺少的裝置。

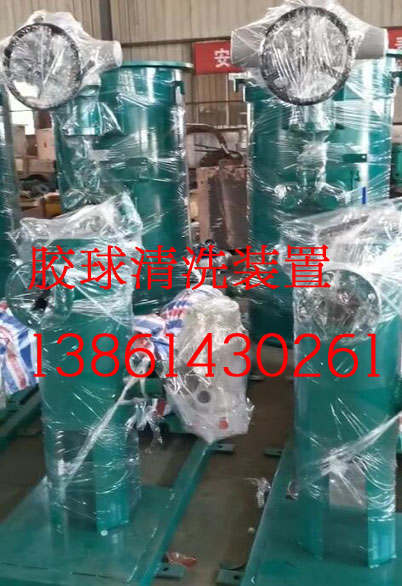

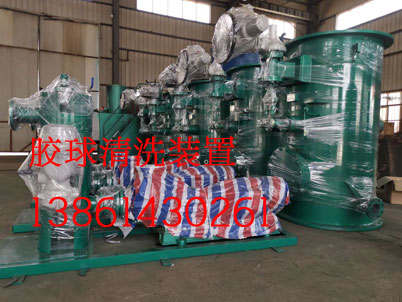

凝汽器膠球清洗裝置由二次濾網、收球網、裝球室、膠球輸送泵、分匯器、閥門、管路和電氣控制柜等部件組成。使用膠球清洗裝置可在機組不減負荷的情況下清洗凝汽器，提高凝汽器的傳熱效果，防止汽輪機熱效率因背壓升高而降低，同時可防止冷卻管因結垢而腐蝕，延長冷卻管的使用壽命，是節能和改善勞動條件的理想設備。對大機組采用單元制系統即凝汽器每一側使用收球網、裝球室、膠球輸送泵各一臺；對于小機組通常采用共用制系統。
凝汽器膠球清洗裝置收球網是凝汽器進行膠球清洗過程中的關鍵組成設備之一。要維持海綿膠球?qū)淠艿倪B續清洗，就要將膠球源源不斷地送入清洗系統中。再將清洗過冷卻管的膠球及時回收，再次用于清洗管子。收球網就是用來把分散在冷卻水中的膠球全部收集起來的，以便重復使用的設備。所以收球網的收球率很重要,本新型收球網收球率高，達到了94%以上。
收球網工作原理：新型收球網是在相應的管道中設置了一個A型柵格網，上部為進水端，網板將整個管道截面全部遮擋，收球工作由此開始。收球網的網板、主軸、卡軸塊及緊固件等所有過流部件均可采用優質不銹鋼。A型柵格網的兩片網板由兩根轉軸轉動，在非運行工況時網板可被旋轉到一定角度，形成與水流平行的H型結構。H型結構使水流對網板進行反沖洗，可清除網上雜物及減少水阻。在投球運行時將網板轉回到原來的A型結構位置上。主要型式有手動(小管徑)和電動(大管徑)兩種供選用。即循環水管徑小于DN700的可選用手動單板型收球網，當循環水管徑大于DN700可雙板分流型收球網。
凝汽器膠球清洗裝置裝球室是凝汽器膠球清洗裝置中用于加球、收球、換球及觀察膠球運行情況的一種設備。有JZ-Ⅰ型和JZ-Ⅱ型兩種，JZ-Ⅰ型用于125MW以下機組，JZ-Ⅱ型用于125MW以上機組。其安裝位置應便于運行人員的接近和操作。
凝汽器膠球清洗裝置分匯器是一個三通閥，通過導向板的切換可使膠球進入需要清洗的一側凝汽器中工作。一般一臺機組需兩臺分匯器，其進口通徑為DN100，分配口為DN80，膠球投用時可通過窺視窗觀察運行情況。
冷凝器自動在線膠球清洗裝置概述：
冷凝器自動在線膠球清洗裝置冷水機組水冷管殼式冷凝器膠球自動在線清洗裝置(以下簡稱膠球清洗裝置)可使冷水機組冷凝器內壁始終處于潔凈狀態，端差(冷媒的冷凝溫度與冷卻水的出水溫度差)接近新機值，降低冷水機組冷凝溫度，保證冷水機組的運行效率始終接近新機，節約能源，減少化學水處理藥劑使用量，保護環境，宏慶主要來介紹冷凝器膠球清洗裝置配置。
首先來說一下為什么要用膠球清洗裝置冷卻水系統中因補充水的水質、與空氣接觸進行熱交換、蒸發濃縮等因素，造成水質不穩定，產生和積累大量水垢、污泥、微生物，在冷凝器的換熱管表面形成污垢，使冷凝器的傳熱效率降低，從傳熱學基本公式和污垢成分的熱傳導率可看出，污垢對傳熱系數的影響是顯著的且隨污垢種類的不同而變化，其中生物污泥比水垢的影響更大，污垢一般為熱的不良導體，與銅材熱的良導體相比，導熱率相差300倍以上，隨著冷凝器換熱強化傳熱技術的廣泛應用，污垢熱阻對傳熱過程的影響更加明顯，污垢的影響可引起冷凝器端差(制冷劑的冷凝溫度與冷卻水出口溫度之差)增大，冷水機組制冷效率下降。
徹底解決污垢的方案：化學水處理+冷凝器自動在線膠球清洗裝置；節省運行費用5～15%；清洗過程不影響冷凝器及冷水機組正常運行；根據水質情況靈活設定清洗頻率，維持冷凝器清潔度；腐蝕根源，延長換熱管使用壽命；減少化學藥劑的使用，降低環境污染；
冷凝器自動在線膠球清洗裝置由(二次濾網)、收球網、裝球室、膠球輸送泵和電氣控制柜等部件組成。使用膠球清洗裝置可在機組不減負荷的情況下清洗凝汽器，提高凝汽器的傳熱效果，可防止冷卻管因結垢而腐蝕，延長冷卻管的使用壽命。對大機組采用單元制系統即凝汽器每一側使用收球網、裝球室、膠球輸送泵各一臺；對于小機組通常采用共用制系統。
冷凝器自動在線膠球清洗裝置特點：
⑴全自動化：PLC微電腦全自動控制，無需技術人員專人維護。
⑵技術先進：二次回路設計新理念，保證清洗球使用壽命（1年換一次）
⑶節能效率高：zui低節能10％，zui高可達40％ ，不到一年時間可一次性回收投入成本。
⑷環保、免停機清潔：自動在線清洗，保證冷凝器（蒸發器）無任何積垢，腐蝕。不需要停機酸洗管道，化學劑量能被減少50%，避免和消除空調主機運行時所出現的不正常高壓狀態。
⑸使用壽命長：保證冷凝器處于zui高換熱效率狀態，增加壓縮機及管路使用壽命。
冷凝器中的污垢對冷水機組效率的影響：
現有的中央空調水系統絕大部分是采用開式冷卻塔對冷卻水進行降溫，水系統通過冷卻塔與空氣接觸，負壓的工作原理容易導致冷卻水中吸入大量的粉塵和微生物，加上常年二三十?dāng)z氏度的水溫，久而久之在水系統中產生和積累大量的粘泥和微生物等，zui終會在冷凝器的換熱管（鐵或者銅材質）表面形成污垢（主要成分是碳酸鈣、碳酸鎂），使冷凝器的傳熱惡化、效率降低。
傳統的冷水主機冷凝器中污垢的解決方法：
為了防止冷凝器管壁結垢，我們采用化學水處理，通常會在水系統中投加緩蝕劑、阻垢劑及殺菌滅藻劑等幾種藥劑。緩蝕劑可在金屬表面形成保護膜，防止管壁腐蝕；阻垢劑作用于形成垢的成分碳酸鈣等的結晶體，使其扭曲、錯位、變形，zui終達到妨礙垢生長的目的；殺菌滅藻劑對藻類和細菌有抑制作用，防止其繁殖產生微生物粘泥。
冷凝器自動在線清洗系統永久解決污垢的方案
冷凝器自動在線膠球清洗裝置系統產品的特點如下：
①操作簡單：冷凝器在線清洗系統全自動運行，設備由PLC自動控制操作，對冷凝器
內換熱管內壁進行清洗除垢，自動在線清洗不影響冷水機組正常運行。
②防止逆向回球、靜止卡球的機械工藝，無球損和卡球；
③安裝簡易：系統安裝簡單，無需改變現有管道，安裝可在一至二天內完成。
④無需人工捅炮清洗且保持冷凝器換熱管清潔，使其始終處于zui高換熱效率狀態。
⑤降低電力消耗5--15%。
⑥消除腐蝕根源，延長冷凝器換熱管的使用壽命。
⑦減緩冷水主機壓縮機損耗，延長其壽命，減少維護費用。
⑧減少化學藥劑的使用，使環境污染得到降低。
⑨無廢水排放，運行費用低廉。
冷凝器自動在線膠球清洗裝置系統節能分析：
⑴端差(小溫差）冷卻水出水溫度與冷凝器飽和溫度的差值；
⑵通常新購置的冷水主機，冷凝器的端差（小溫差）在1.2℃以內，隨著使用時間增加，端差變大。
⑶在校核冷水機組冷卻水進、出口管路上的溫度計精確度，以及冷水機組冷凝器冷凝溫度的精確度之基礎之上，安裝FC-CACS系統后：用化學清洗或機械式毛刷清洗捅炮機清洗冷凝器換熱管內壁，確認換熱管內壁潔凈無污垢后，在電流百分比為100%及額定工況下運行，清洗系統正常使用時，溫度端差（小溫差）△t的增加量不大于0.3℃±0.1℃，也就是說安裝完FC-CACS在線清洗系統后冷凝器的端差（小溫差）應該控制在1.5℃之內。 |
|
