全自動反沖洗排污濾水器說明(結構原理、特點、注意事項)

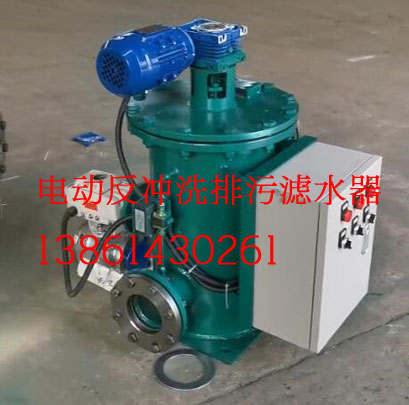

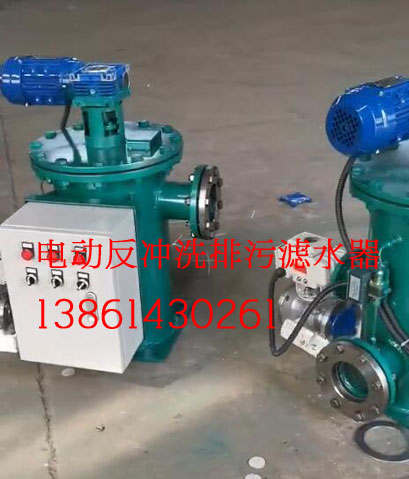

全自動反沖洗排污濾水器利用過濾網前后壓力差(阻力)并依靠自動化元件和電動執行機構,全自動完成過濾、清污、排污全過程的濾水器。全自動反沖洗排污濾水器除具有反沖洗排污濾水器的全部性能外,還實現了全自動化,自動過濾排污和自動反沖洗清污,該濾水器除壓差控制外,還有定時控制,可根據需要設置時間,從而實現了定時全自動反沖洗過濾排污。且其清污、排污是在線過濾過程中一同完成的,不必停止水流運行。 全自動反沖洗排污濾水器結構原理: 全自動反沖洗排污濾水器主要由優質碳鋼筒體、特殊結構不銹鋼契形濾網、轉向閥及排污裝置所組成。當過濾正常時,水流轉向閥為開啟狀態,處理的水通過濾網后利用慣性原理而將水中的細小顆粒雜質及懸浮物由于慣性作用沉淀在排污口附近。 全自動反沖洗排污濾水器特點: ①確保濾網安全、高效清洗,而其他濾筒不受影響,繼續過濾; ②光滑的管和管口連接,避免死角。降低壓降,濾網采用不銹鋼模型濾網,以滿足不同的應用要求; ③反沖洗過程中,各過濾筒依次進行反沖洗操作; ④可適用于高速大流量,低粘度的液體過濾,單一系統處理量可達1600m3/h; ⑤過濾設備易損件少,無耗材,運行維護費用低; ⑥高靈敏度的紅外對射控制,將旋轉臂的旋轉度提高4倍,從而降低了反沖時間及反沖耗水量; ⑦可自動控制反沖洗時間,zui優化的調試程序能使壓差設定在zui合理值; ⑧配有彩色液晶顯示,能顯示進、出口壓力和壓差曲線以及設備運行的各種工況; ⑨工業控制計算機系統配有網卡,可實現遠程觀察和控制; ⑩標準工業過程控制DCS接口,可與集中控制連接; ?可提供系統過壓報警,設備故障和系統鼓掌自診斷提示功能。 ?USB接口可外接鍵盤、鼠標,對系統參數進行調整; 全自動反沖洗排污濾水器安裝注意事項: ⑴本設備可根據現場情況采用水平或垂直安裝,設備必須按進出水口方向與管道連接,當垂直安裝時,設備進水口朝上,水平安裝時,排污口朝下。 ⑵設備應采用旁通式安裝,以便設備在不停機狀態下檢修與維護。 ⑶設備進水口、出水口、排污口均應加裝閥門(排污閥應為快速閥)。 ⑷設備進出口管道上,應以靠近管口處設置管道支架;直接與容器管口相連接的大于或等于DN150的閥門下面宜設置支架。 ⑸設備之間凈距離不小于1500mm,設備與墻體凈距離不小于1000mm;設備與四周應留出不小于500mm的維修空間。 |
