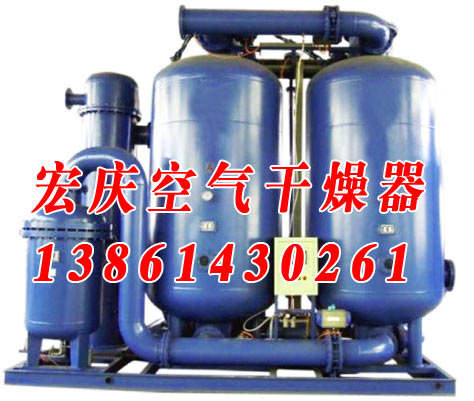

余熱再生空氣干燥器（余熱再生空氣干燥機）
余熱再生空氣干燥器是一種新型吸附式干燥機，既不屬于有熱再生式，也不屬于無熱再生式，而屬于變溫吸附，是利用空壓機高溫排氣的熱量直接加熱再生干燥劑，使吸附劑得到徹底再生，即使在0.35MPa的低壓工況使用，只要壓縮機的負載率不低于70%，干燥裝置就能可靠地工作，因此可充分利用自身能源，具有節能效用。取消了微熱再生式干燥機的電加熱器，同時由于加熱再生時無耗氣，余熱再生空氣干燥器是一種新型節能型壓縮空氣干燥設備。

余熱再生空氣干燥器采用高質量的氣動蝶閥，性能可靠，切換穩定，動作準確，保證設備穩定運行。
余熱再生空氣干燥器采用不銹鋼電加熱器，體積小，功率大，熱響應快，控溫精度高，加熱溫度高，使用壽命長。
余熱再生空氣干燥器采用特制高質量消音器，有效降低產品噪音。
余熱再生空氣干燥器余熱再生吸附式干燥機采用高質量先導電磁閥，動作準確，保證設備穩定運行。
余熱再生空氣干燥器采用空氣凈化專業吸附劑，具有超強吸附能力、高耐壓、耐磨、耐溫的特點，延長設備使用壽命，降低運行成本。
余熱再生空氣干燥器產品特點：
⑴人性化設計：科學合理結構設計，外型新穎，美觀大方，長期高效，性能穩定，操作、維護、保養方便，安裝簡便（無基礎）。
⑵采用變壓吸附的工作原理循環周期可根據工況進行編程，出廠標準設置10min。可根據客戶需求合理選配多種控制模式，如：PLC控制、遠程監控、露點顯示及信號傳輸功能。
⑶簡體內壁作專業的防銹處理，10年不銹蝕。
⑷靈活穩定的氣動閥，工作可靠，壽命使用長。
⑸吸附劑充填量極為充裕，大容量的干燥劑床保證了空氣與干燥劑有充足的接觸時間，使干燥劑能充分吸收水份，達到穩定的出口露點。保證出口空氣露點的穩定，除水效果。
⑹品質優良的消音器，有效的降低產品噪音，具有壓力保護功能，提升產品安全性。
⑺保持吸附筒內空氣合適的流速，既可確保壓縮空氣與吸附劑充分接觸，亦可防止吸附劑移動和粉化。
⑻產品獨特設計，氣流脈沖小，氣壓平穩無波動，吸附劑破碎大大降低，出口氣含粉塵少。
余熱再生空氣干燥器工作環境要求與技術指標:
①工作壓力范圍：1.0-1.3Mpa（標準0.7Mpa）；
②壓力降： ≤0.04Mpa；
③進氣溫度：120℃～180℃（標準150℃）；
④再生汽耗量：≤2%；
⑤進 氣 含 油 量：≤0.1ppm；
⑥成品氣常壓露點：≤-40℃（氧化鋁）≤-52℃（分子篩）；
⑦工作周期：8小時（標準）或露點儀控制（可選）；
⑧吸附劑：高強度專用吸附劑耗；
⑨控制方式：PLC可編程控制；
⑩安裝方式：無基礎安裝；
余熱再生空氣干燥器工作原理：

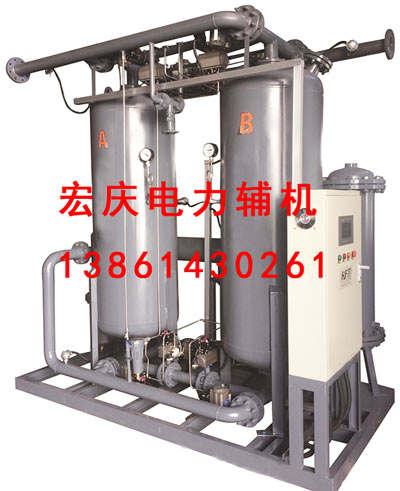

A 塔工作，B 塔余熱解吸階段
100℃～140℃高溫壓縮機末級排氣經 V3 閥進入干燥機B 塔，對B 塔內吸附劑進行余熱解吸，經 V9 閥進入冷卻器冷卻至 40℃，氣體進入氣液分離器，分離出的水經排污閥排出。分離后的氣體則由 V10 閥進入 A 塔，在干燥劑的吸附作用下，使氣體進一步除水干燥。然后， 氣體經 V6 閥輸出，經過除塵過濾器，得到成品氣。
A 塔工作，B 塔吹冷及干燥再生階段
B 塔余熱解吸后進入吹冷及干燥再生階段，這時流程切換閥 V1 開啟、同時余熱再生閥 V3 關閉，氣體直接進入冷卻器冷卻至 40℃， 接著進入氣液分離器，分離出的水經排污閥排出。分離后的氣體則由 V10 閥進入 A 塔并經 V6 閥輸出，與此同時，干燥再生閥 V5、再生排 放閥 V13 開啟，讓經 A 塔干燥后的～1%氣體通過節流孔板，在降壓、 膨脹后，流經 B 塔，使 B 塔的吸附床層降溫并進一步干燥再生以備下半周期使用，再經消聲器排到大氣中。
當 B 塔冷卻結束后關閉再生排放閥 V13，通過干燥再生閥 V5 進行升壓至雙塔壓力平衡，以防止切換時出現露點和壓力的峰值現象。 這時干燥裝置上半周期工作結束，雙塔切換進入下半周期。
余熱再生空氣干燥器參數表：
型號 流量Nm3/min 進出口管徑DN（mm） 外形尺寸長*寬*高（mm） 電源功率W（無輔助加熱） 總重KG
LSHK-10 10 50 1300*650*2110 220V/50HZ,100W 460
LSHK-13 13 50 1300*650*2110 220V/50HZ,100W 520
LSHK-15 15 65 1350*750*2270 220V/50HZ,100W 720
LSHK-20 20 65 1350*750*2270 220V/50HZ,100W 890
LSHK-25 25 80 1450*750*2545 220V/50HZ,100W 950
LSHK-30 30 80 1450*750*2545 220V/50HZ,100W 1320
LSHK-40 40 100 2600*1950*2750 220V/50HZ,100W 2400
LSHK-50 50 125 2600*2050*2950 220V/50HZ,100W 2900
LSHK-60 65 125 3100*2050*2950 220V/50HZ,100W 3300
LSHK-80 80 150 3300*2250*3250 220V/50HZ,100W 4500
LSHK-100 100 150 4000*2250*3250 220V/50HZ,150W 6350
LSHK-120 120 150 4000*2250*3550 220V/50HZ,150W 7850
LSHK-150 150 200 4600*2750*3450 220V/50HZ,150W 9600
LSHK-180 180 200 4900*2850*3550 220V/50HZ,150W 12000
LSHK-200 200 200 4900*2850*3850 220V/50HZ,200W 13000
LSHK-250 250 250 5400*3150*3650 220V/50HZ,200W 14000
LSHK-300 300 250 5900*3450*3950 220V/50HZ,200W 16500
LSHK-400 400 350 6300*3600*4050 220V/50HZ,300W 18600
LSHK-500 500 350 6600*3700*4150 220V/50HZ,300W 19500 |
|
