濾水器(過濾器)的選型說明

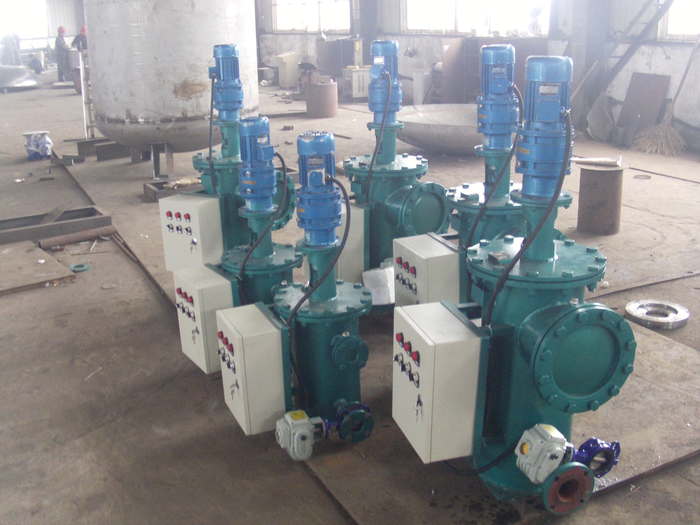

全自動反沖洗濾水器規格選型表
一、全自動反沖洗濾水器型號規格:
進出水管 ：DN20 DN32 DN40 DN65 DN80、DN100、DN125、DN150、DN200、DN250、DN300 DN350、DN400、DN450 DN500、DN600
過濾精度 ：P級1-15mm，W級0.2-0.9mm
壓力等級 ：<0.6MPa，0.6MPa，1.0MPa，1.6MPa，>1.6MPa
設計流量 ：5t/h至4000t/h
過濾面積 ：700mm^2至758000mm^2
二、全自動反沖洗濾水器運行說明:
全自動濾水器在正常過濾狀態時，電動減速機不啟動，排污閥處于關閉狀態。從進口進入濾水器筒體內，水通過濾網產生壓力差，隨著過濾的不斷進行，各種雜物在濾網上的附著，通流面積逐漸減少，壓力差逐漸升高，當壓力差達到預設值時，差壓變送器將信號傳送給PLC，濾水器(過濾器)進入自動反沖洗狀態，PLC指令啟動電動減速機啟動按設定轉速帶動濾網芯旋轉，PLC再次指令啟動電動排污閥，此時各種雜質將會在一定量水反沖洗后經電動排污閥，從排污口排至排污系統，約五分鐘完成自動反沖洗全過程、自動反沖洗、自動排污過程后，壓差恢復正常時，PLC指令停止電動減速機運行，PLC指令同時關閉電動排污閥，過濾系統進入正常過濾狀態，等待下一次自動反沖洗循環。不同的濾網適用于不同的過濾精度(采用不銹鋼板開孔制作過濾網，具有強度高，使用周期長，安全系數高等優點)。濾水器(過濾器)過濾精度≤0.9mm[采用不銹鋼板激光制作濾網，過濾精度具有過濾精度精，強度高，使用周期長。]。PLC控制系統可根據用戶要求進行不同配置設計，并可與LCU機房、DCS系統聯網運行，同時還可以現場手動操作等控制。自動反沖洗過濾器(濾水器)配安全保護有報警系統，確保過濾系統的安全穩定運行。
 |
